WS2

La Regina

Descrizione e applicazioni.

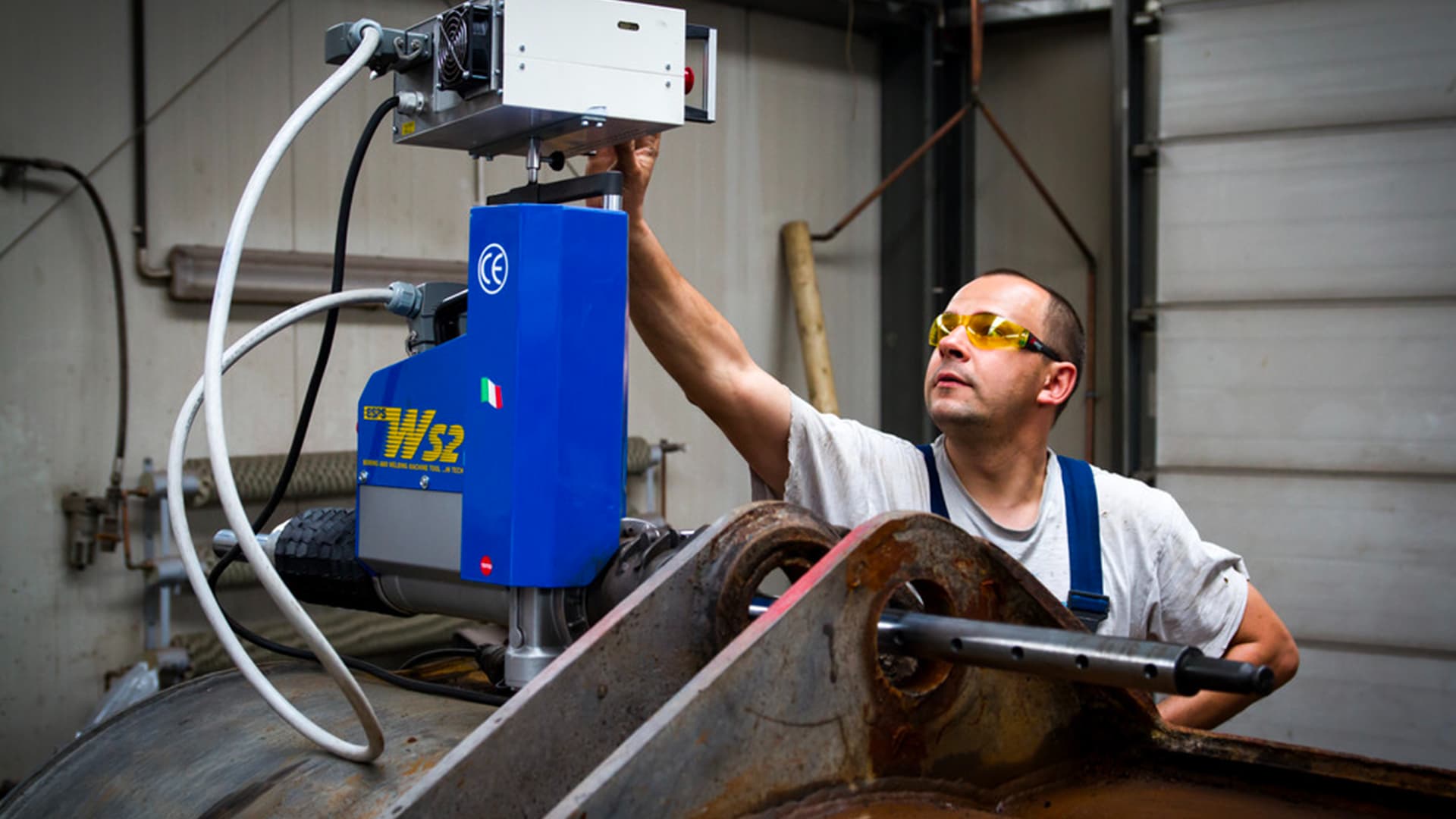

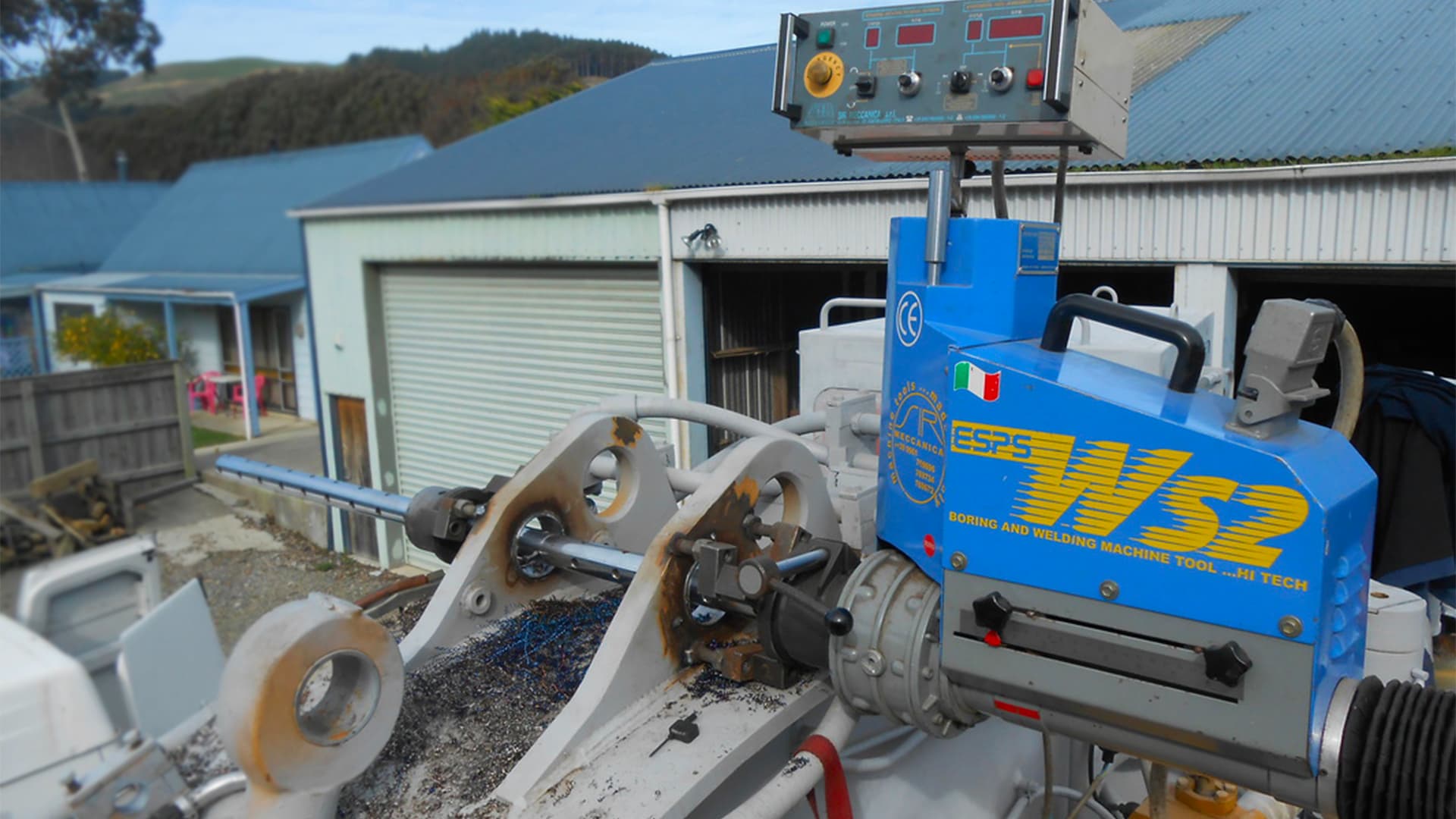

La Regina, il modello più venduto di tutta la gamma. L'ampio campo di lavoro e le sue caratteristiche rendono la Ws2 la macchina utensile preferita dai clienti. Potenza, forza, robustezza e maneggevolezza, tutte racchiuse in un corpo macchina che ha fatto la storia della barenatura, continuando a riscriverla quotidianamente.

L’avanzamento assiale è illimitato. Un sistema semplice quanto efficace consente di recuperare lo step di avanzamento di 210 mm (8.26”) senza variare la posizione radiale e assiale dell’utensile di taglio, mantenendo la dimensione impostata e senza lasciare segni sulla superficie lavorata. A tale scopo, gli alberi portautensile sono a connessione conica e brevettata, il che permette di collegarli tra di loro con estrema precisione, per coprire lunghe lavorazioni e/o raggiungere punti di lavoro lontani dal corpo macchina.

Con la configurazione standard il diametro dell'albero della WS2 è di Ø 40 mm e forniamo altri tre alberi da barenatura connettibili con accoppiamento conico, che permettono di coprire lunghezze di 2.700 mm (ciascuno misura 1.000 mm + 1.000 mm + 700 mm). La loro superficie cromata li rende solidi e resistenti all'usura, ottimizzandone lo scorrimento all'interno della macchina e dei supporti.

Inoltre, la macchina utensile può essere equipaggiata con il KIT 2000 (testa spianature), il KIT 20, che consente lavorazioni a partire da un diametro di Ø 20 mm e il KIT 30, che consente lavorazioni a partire da un diametro di Ø 30 mm.

Peso macchina: Kg. 34

Con la massima flessibilità, combinando i due movimenti di rotazione e avanzamento in modo indipendente, la Ws2 permette di eseguire:

Diametri di Barenatura

Ø 22mm - Ø 400mm (0.87" - 15.75")

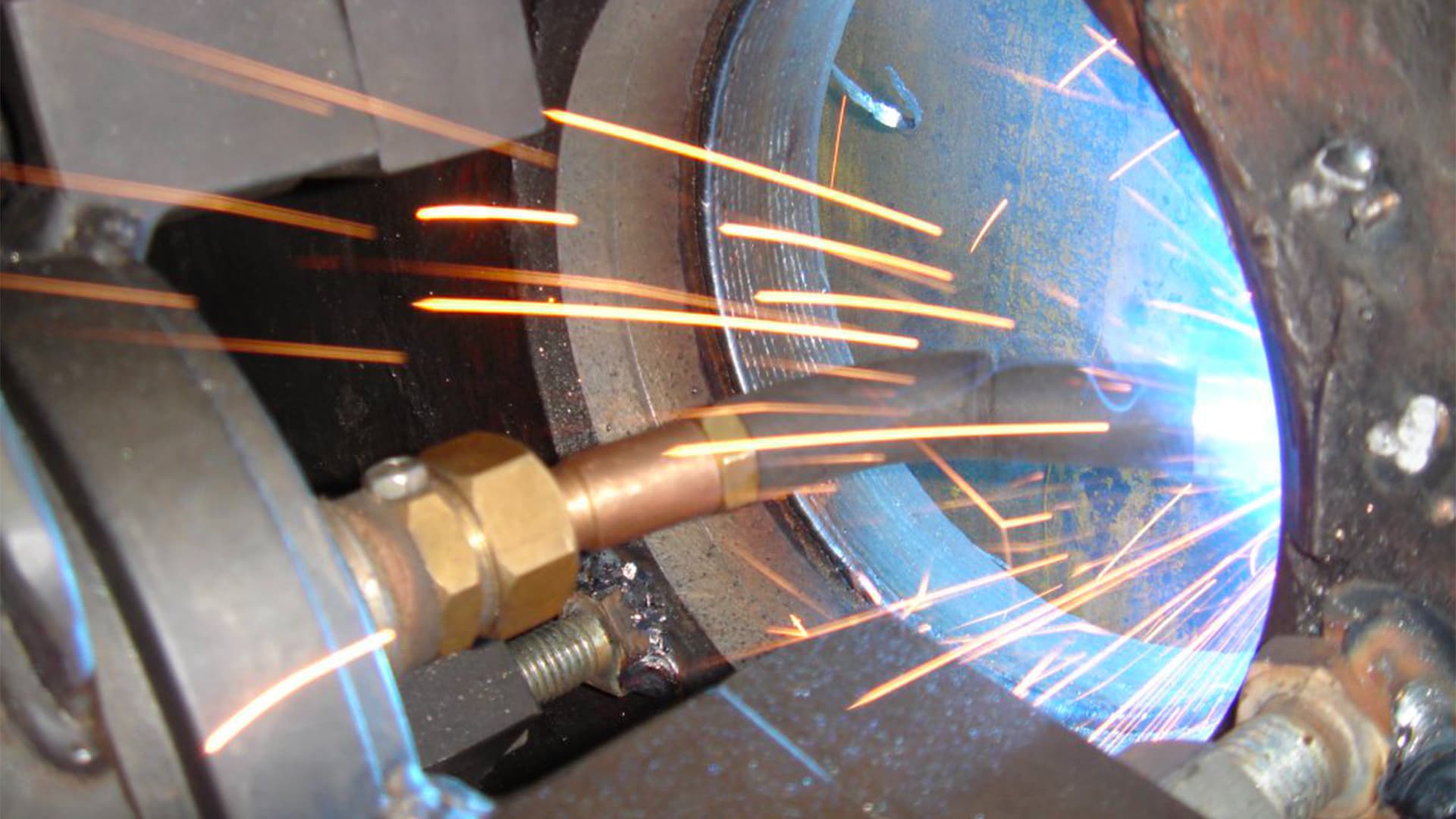

Diametri di Riporto di Saldatura

Ø 25mm - Ø 400mm (0.98" - 15.75")

Richiedi un preventivo

Richiedi una demo

Dettagli prodotto

VANTAGGI

Tutta la potenza necessaria per affrontare qualsiasi lavorazione in unico corpo macchina robusto, compatto e maneggevole, progettato per essere in grado di assorbire qualsiasi sollecitazione in qualunque posizione di lavoro. La gestione semplice e la facilità di utilizzo rendono le macchine utensili della serie Ws estremamente versatili. Inoltre, la Ws2 Compact può essere corredata di KIT opzionali e di un'ampia gamma di ACCESSORI per ampliarne l'applicazione.

SISTEMA DI TRASMISSIONE DELLA ROTAZIONE

La serie Ws è caratterizzata da un sistema di trasmissione di rotazione brevettato e da un riduttore del tipo vite senza fine - ruota elicoidale con lubrificazione permanente. L’attenta scelta dei materiali utilizzati e i processi produttivi seguiti da continui controlli di qualità garantiscono una trasmissione robusta e affidabile, che elimina rumorosità e vibrazioni durante le lavorazioni.

SISTEMA DI CENTRAGGIO

Sistema di centraggio standard veloce ed efficace. Progettato appositamente per essere impiegato in qualsiasi condizione di lavoro (fori disallineati, usurati, ovalizzati, con superfici non omogenee).

Il microspand, fornito a corredo, è uno strumento di comparazione ad espansione elastica, indispensabile durante le fasi di centraggio macchina e di misurazione tra le varie passate di asportazione. Riduce i tempi e gli errori consentendo di operare senza la necessità di rimuovere o spostare l’albero portautensili.

ALBERI PORTAUTENSILE

Gli ALBERI CONNETTIBILI CON ACCOPPIAMENTO CONICO sono il risultato della profonda ricerca di Sir Meccanica.
Lo scopo principale del nostro lavoro di Ricerca e Sviluppo è quello di portare avanti un impegno iniziato anni fa sui giunti di precisione e sulla loro relativa resistenza alle sollecitazioni.
In particolare, abbiamo effettuato studi sulle modalità di bloccaggio dei giunti conici, utilizzati per assemblare parti mobili e fisse in grado di trasmettere elevati momenti di torsione, o per unire componenti assiali sottili, sviluppate in lunghezza e in grado di resistere a grandi momenti di torsione e flessione.
Perfettamente adattabile sia a lunghezze di lavorazione minime che incommensurabili, il sistema brevettato è composto da diversi moduli di dimensioni variabili che, assemblati insieme, raggiungono la dimensione richiesta. Difatti, la modularità del sistema rende ancora più unici i prodotti e le tecnologie a marchio Sir Meccanica. I vantaggi sono:

accoppiamento e disaccoppiamento immediati, per montaggio e smontaggio continui;
precisione e qualità nel posizionamento coassiale in qualsiasi condizione di stress;
eccellente controllo del livello di interferenza tra le superfici accoppiate;
resistenza all'usura e alle sollecitazioni nel tempo;
elevata coppia trasferibile;
aumento dei coefficienti di sicurezza;
intercambiabilità.

CENTRALINA WS

In una macchina utensile di precisione, la qualità delle finiture è data da un movimento corretto e continuo. Creando sinergie tra tutti i più efficienti elementi di sicurezza preventiva e protettiva, Sir Meccanica ha prodotto un pannello di controllo all’avanguardia per la serie Ws.

L'insieme dei componenti utilizzati, unito alle tecniche produttive di qualità e all’esperienza progettuale, fa sì che la centralina Sir Meccanica diventi sinonimo di resistenza, affidabilità e grandi prestazioni, anche sotto il profilo ergonomico. Di seguito, alcune delle caratteristiche dei nostri pannelli di controllo:

tensione di rete 110 – 230 V˜ 50/60 Hz;
barra ST.P. per il monitoraggio continuo e istantaneo della forza di taglio e del carico di lavoro del motore di rotazione;
sistema di sicurezza e di blocco di emergenza per preservare l'integrità del motore e la sicurezza dell'operatore, in caso di sovraccarico;
ESPS® (Elechtronic System Power Synchronization), per la gestione della coppia di funzionamento elettronico dei due motori è ideata per la sincronizzazione elettromeccanica;
avviso acustico e display di status con segnali codificati, per identificare eventuali guasti durante il lavoro del motore di rotazione e del motore di avanzamento;
display per la visualizzazione della velocità dei motori di avanzamento e di rotazione;
interruttore per la traslazione rapida dell'albero;
pulsante di emergenza sul pannello di controllo, in conformità alle direttive della Comunità Europea;
user-friendly design, la centralina è stata progettata per permettere l'intervento tecnico anche a personale non specializzato.
