Le caratteristiche principali della serie FMax sono:

• SISTEMA DI ANCORAGGIO E CENTRAGGIO MODULARE CON STELLA A 4 RAGGI. Installazione in qualsiasi posizione, anche verticale e/o inclinata grazie al sistema con staffe di ancoraggio asolate. I 4 raggi della stella consentono un centraggio e una regolazione facile e veloce poiché posizionate a 90° alle estremità opposte. La macchina è ancorata ai terminali a punzoni presenti su ogni raggio (presenti sia con effetto radiale che assiale).

• Corpo centrale BASE RALLA con sistema a doppia ralla con effetto contrapposto per annullamento dei giochi.

• SISTEMA DI TRASMISSIONE DEL MOTO DI ROTAZIONE CON GIOCO RIDOTTO. Un sistema di regolazione permette la regolazione dei giochi anche in presenza di usura dovuta al tempo e all'utilizzo. In questo modo il gioco angolare è ridotto al minimo.

• Il RIDUTTORE DI ROTAZIONE, così come lo SPINDLE, funzionano A BAGNO D'OLIO IN CUSTODIA STAGNA. Tutti gli assi sono mossi su guide rettificate e viti a ricircolo di sfere con lubrificazione a lunga durata.

• Il BRACCIO PORTA FRESA e il BRACCIO CONTRAPPESO sono regolabili radialmente in base alle vostre esigenze (preposizionamento). La regolazione, una volta allentati i sistemi di fissaggio, avviene tramite un sistema manuale a cremagliera. La posizione del contrappeso deve essere determinata in base alla posizione del braccio fresa in modo che la macchina, soprattutto se non posizionata orizzontalmente, sia sempre bilanciata.

• I motori sono controllati elettronicamente dalla centralina e tramite un GIUNTO ELETTRICO ROTANTE posizionato al CENTRO del CORPO MACCHINA. Questo permette alla macchina di compiere infinite rivoluzioni attorno al proprio asse, senza che i cavi elettrici si avvolgano.

• La corsa dell'asse X (radiale) permette, in un unico step di lavoro, di passare dal diametro minimo al diametro massimo possibile, coprendo l'intero range di lavoro.

• Entrambi gli assi, la rotazione assiale della macchina (X) e la rotazione della fresa (Z - spindle) sono controllati elettronicamente dalla centralina in velocità (da 0 a max) e in senso di rotazione (destra o sinistra) con precisione centesimale.

• L'asse Z (spindle) può anche essere spostato manualmente direttamente dal volantino dell'asse Z. Ad ogni giro del volantino corrisponde uno spostamento di circa 0,1 mm.

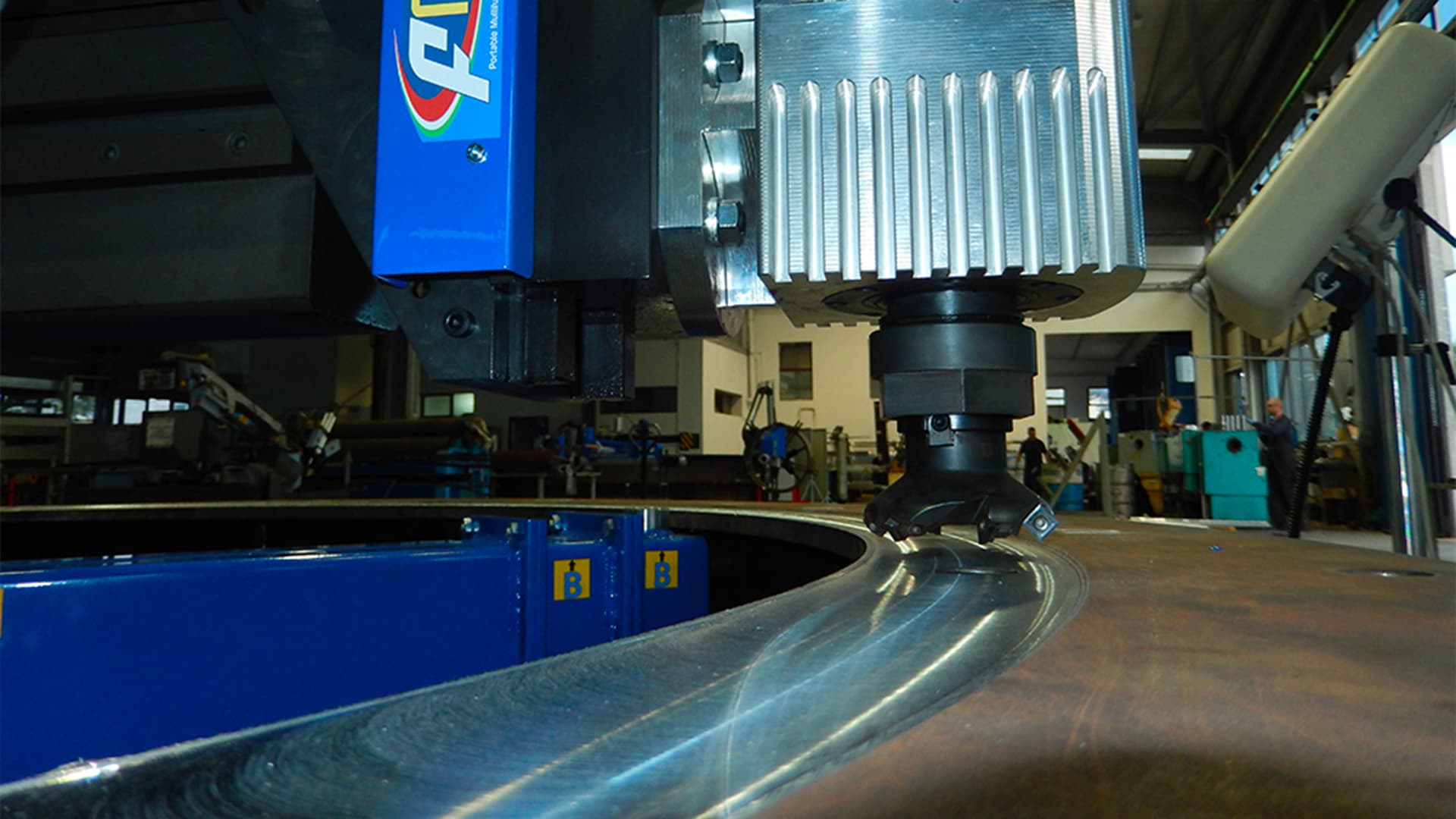

• Lo spindle è dotato di attacco per la fresa BT40.

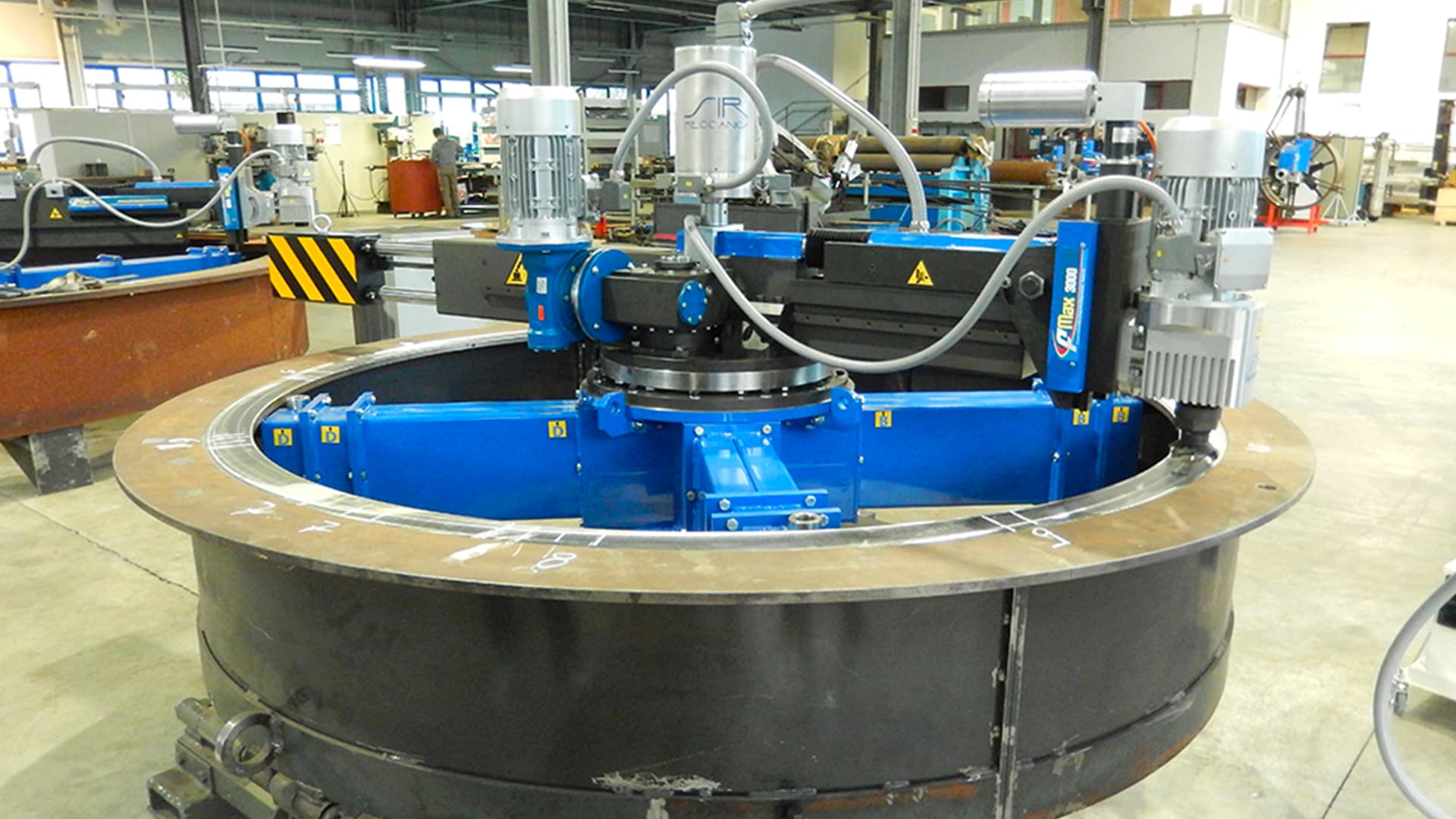

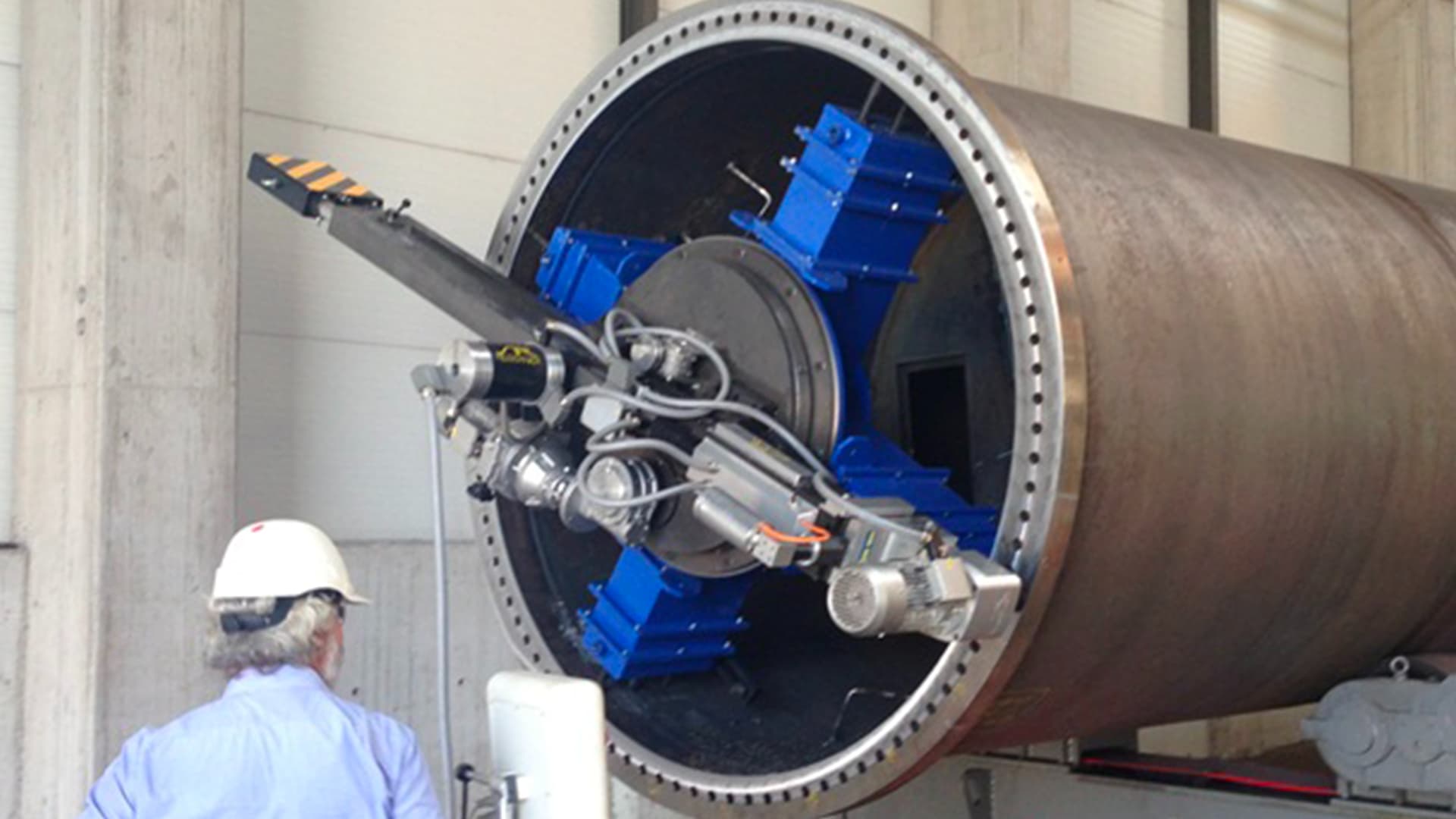

La serie FMax è stata ideata e creata per eseguire operazioni in loco, al fine di evitare sfide economico-logistiche legate allo spostamento di apparecchiature, dei loro componenti o delle parti strutturali dalla loro ubicazione. Perfettamente bilanciata nelle inerzie, riesce a lavorare in qualsiasi posizione: orizzontale, verticale e obliqua.

La sua innovativa struttura costruttiva consente di assorbire con sicurezza sollecitazioni radiali, assiali e momenti ribaltanti, riducendo al minimo le dannose vibrazioni.

Le FMax 3000 possono essere utilizzate anche come foratrici/maschiatrici di precisione. Stabilito il diametro e il numero di fori da praticare in serie circolare, il controller elettronico calcola in automatico tutte le posizioni di foratura: proprio come un vero divisore elettronico.

Le macchine utensili della serie FMax possono essere personalizzate, a seconda dei dettagli e delle specifiche geometriche fornite dal cliente, che consentono allo staff tecnico di progettare una soluzione adeguata alle sue esigenze.


La centralina si adatta in altezza e inclinazione alle necessità dell'operatore fornendo il massimo comfort di manovrabilità e leggibilità.
Sono presenti quattro zone di controllo, una per ogni movimentazione macchina:

• [S] - rotazione fresa;
• [R] - rotazione macchina;
• [X] - avanzamento radiale;
• [Z] - avanzamento assiale.

È possibile impostare indipendentemente la direzione tramite il selettore manuale SX-off-DX e la velocità attraverso il potenziometro multigiri, per ogni movimentazione. Le traslazioni degli assi di avanzamento radiale [X] e di avanzamento assiale [Z] sono gestibili tramite il pulsante rapido.

Per ciascuna delle movimentazioni sono presenti una barra ST.P. e un display di status per la diagnostica dello stato di funzionamento. Ogni zona di controllo è dotata di un suo display che indica le velocità di avanzamento e rotazione i giri al minuto.

Sulla centralina è inoltre presente un display per il posizionatore elettronico, che consente di monitorare lo spazio percorso dall’utensile e di visualizzare e impostare i limiti di corsa degli assi X e Z. Un ulteriore tasto permette di visualizzare sul display la velocità in mm/min degli assi X e Z e in rpm (giri al minuto) per lo spindle (S) e la rotazione macchina (R).

La tensione di rete della macchina è di 230 V˜ 50/60 Hz.
